PWM

Wird eine H-Brücke mit PWM angesteuert, dann muß darauf geachtet werden, dass die Transistoren z.B. des Zweiges A mit High-Side und der Low-Side niemals gleichzeitig leiten. Denn sonst kommt es zu Kurzschlussströmen und zum schnellen Tod der Halbleiter.

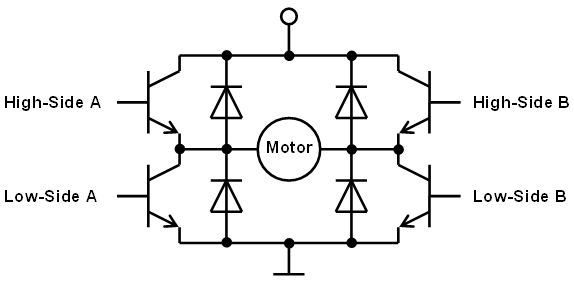

H-Brücke mit getrennter High- und Low-Side

Daher ist es sinnvoll, die Transistoren der High- und Low-Side getrennt anzusteuern. Auf diese Art kann dann ohne Probleme eine Totzeit eingefügt werden, während der beide Transistoren eines Zweiges gesperrt sind. Diese Totzeit wird gebraucht, wenn die Transistoren eine Sperrverzugszeit haben, also nicht sofort nach dem Abschalten sperren. Nach dem Abschalten eines Transistors muß gewartet werden, bevor der jeweils andere eingeschaltet wird.

Hier ist ein VHDL-Code, der in ein PWM-Signal diese Zeiten für die Ansteuerung der Transistoren einfügt. Das Modul Totzeit verzögert die steigende Flanke des Eingangssignals Inp und damit das Einschalten des jeweiligen Transistors.

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;

entity Totzeit is
    Generic ( tdead : integer := 5 ); -- Anzahl Takte Totzeit
    Port ( clk  : in  STD_LOGIC;
           inp  : in  STD_LOGIC;
           outp : out  STD_LOGIC := '0');
end Totzeit;

architecture Behavioral of Totzeit is
   signal delay : integer range 0 to tdead-1 := 0;
begin
   process begin
      wait until rising_edge(clk);
      if (inp='0') then            -- Deaktivieren:
         outp  <= '0';             -- sofort ausschalten
         delay <= 0;               -- Verzögerungszähler zurücksetzen
      else                         -- Aktivieren: verzögert einschalten
         if (delay < tdead-1) then -- Zähler abgelaufen?
            delay <= delay+1;      -- n: weiterzählen
         else
            outp  <= '1';          -- j: High
         end if;
      end if;
   end process;
end Behavioral;

Es wird zweimal in das Modul PWM_Totzeit eingefügt, das als Eingangssignal das eigentliche PWM Signal Inp erhält, und die Ansteuersignale für die HighSide und LowSide eines Transistorzweiges ausgibt.

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;

entity PWM_Totzeit is
    Port ( Inp      : in  STD_LOGIC;
           HighSide : out  STD_LOGIC;
           LowSide  : out  STD_LOGIC;
           CLK      : in  STD_LOGIC);
end PWM_Totzeit;

architecture Behavioral of PWM_Totzeit is
   component Totzeit is
      Generic ( tdead : integer := 5 ); -- Anzahl Takte Totzeit
      Port ( clk  : in  STD_LOGIC;
             inp  : in  STD_LOGIC;
             outp : out  STD_LOGIC := '0');
   end component;
   signal notinp : std_logic;
begin
   hs: Totzeit PORT MAP( Inp => Inp,    Outp => HighSide, CLK => CLK );
   ls: Totzeit PORT MAP( Inp => notinp, Outp => LowSide,  CLK => CLK );
   notinp <= not Inp;
end Behavioral;

Hier wurde der aktive Zustand sowohl der High- wie auch der Low-Side mit '1' definiert. Sollte das nicht zum entsprechenden Treiber passen, muß das Signal vor der Ausgabe auf den FPGA-Pin noch invertiert werden.

In der Waveform sieht man schön die Zeit, in der beide Signale HighSide und LowSide inaktiv (= '0') sind.

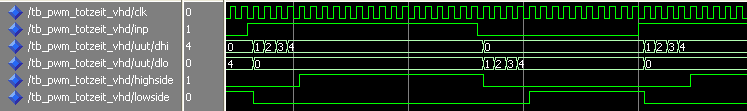

Detail der Totzeitgenerierung: die steigende Flanke wird verzögert

In dieser Waveform ist zu erkennen, dass bei zu kurzem aktiven Pegel des Inp Signals das entsprechende HighSide bzw. LowSide Signal nicht mehr aktiv werden kann.

sind die Impulse zu kurz, fallen die entsprechenden Aktivierungssignale für die Low- bzw. High-Side aus

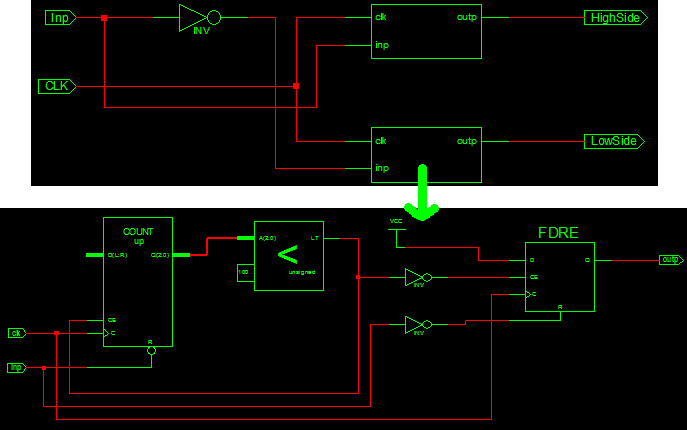

Und hier die RTL-Schematic, in der die sehr effiziente Umsetzung gut erkennbar ist:

Syntheseergebnis als RTL-Schaltplan

Mit einer DDFS-Einheit und einer PWM-Einheit lässt sich einfach eine PWM-Sinus-Ausgabe realisieren.

Dazu nehme ich die DDFS und die PWM und verbinde sie in der SinusPWM Entity zur gewünschten Funktion:

library IEEE;
use IEEE.std_logic_1164.ALL;
use IEEE.numeric_std.ALL;

entity SinusPWM is
    Port ( clk : in  STD_LOGIC;
           pwmout : out  STD_LOGIC);
end SinusPWM;

architecture Behavioral of SinusPWM is
   component DDFS is
      Port ( CLK       : in  std_logic;
             Freq_Data : in  std_logic_vector (7 downto 0);
             Dout      : out std_logic_vector (7 downto 0));
   end component;

   component PWM is
      Port ( clk      : in  std_logic;
             pwmvalue : in  std_logic_vector (7 downto 0);
             pwmout   : out std_logic);
   end component;

   signal sinus  : std_logic_vector(7 downto 0);
   signal sinusplusoffset  : std_logic_vector(7 downto 0);

begin
   I_ddfs : DDFS
   port map( CLK => clk,
             Freq_Data  => x"cc",
             Dout => sinus);

   sinusplusoffset <= std_logic_vector(unsigned(sinus)+to_unsigned(128,8));

   I_pwm : PWM
   port map( CLK => clk,
             pwmvalue => sinusplusoffset,
             pwmout => pwmout);

end Behavioral;

Zusammen mit der recht übersichtlichen Testbench

LIBRARY ieee;
USE ieee.std_logic_1164.ALL;
USE ieee.numeric_std.ALL;

ENTITY tb_sinusPWM_vhd IS
END tb_sinusPWM_vhd;

ARCHITECTURE behavior OF tb_sinusPWM_vhd IS
   COMPONENT SinusPWM
   PORT( clk : IN std_logic; pwmout : OUT std_logic);
   END COMPONENT;

   SIGNAL clk :  std_logic := '0';
   SIGNAL pwmout :  std_logic;

BEGIN
   uut: SinusPWM PORT MAP(clk => clk, pwmout => pwmout);
   clk <= not clk after 10 ns;
END;

ergibt das dann diese Waveform

Waveform der Sinus-PWM

Will man mit FPGAs Motoren ansteuern oder Analogsignale erzeugen, so bietet sich die Verwendung einer PWM-Einheit an. Das ist im einfachsten Fall ein Zähler, der mit dem FPGA-Takt hochgezählt und mit einem Umschaltwert verglichen wird.

Für PWM-Eingangswerte pwmvalue von 0-255 nehme ich einen 8-Bit-Zähler cnt. Dieser Zähler wird mit dem pwmvalue verglichen, und als Ergebnis dieses Vergleichs pwmout entsprechend auf '0' oder '1' gesetzt.
Der Zähler cnt läuft von 0 bis 254. Auf diese Art werden auch die beiden Grenzfälle pwmvalue = 0 und pwmvalue = 255 korrekt abgebildet. Würde cnt bis 255 zählen, wäre ein Dauer-High bei pwmvalue = 255 nicht möglich.
Also gilt:
pwmvalue = 0      ==> Ausgang pwmout dauernd LOW
pwmvalue = 1      ==> Ausgang pwmout 254 Takte LOW, 1 Takt HIGH
pwmvalue = 127   ==> Ausgang pwmout 50% (128 Takte) LOW, 50% (127 Takte) HIGH
pwmvalue = 128   ==> Ausgang pwmout 50% (127 Takte) LOW, 50% (128 Takte) HIGH
pwmvalue = 254   ==> Ausgang pwmout 1 Takt LOW, 254 Takte HIGH
pwmvalue = 255   ==> Ausgang pwmout dauernd HIGH

In dem folgenden (recht übersichtlichen) Code ist dieses Verhalten abgebildet:

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;

entity PWM is
    Port ( clk      : in  STD_LOGIC;
           pwmvalue : in  STD_LOGIC_VECTOR (7 downto 0);
           pwmout   : out STD_LOGIC := '0');
end PWM;

architecture Behavioral of PWM is
signal cnt : integer range 0 to 254 := 0;
begin
   process begin
      wait until rising_edge(clk);
      -- Zähler
      if (cnt<254) then cnt <= cnt+1;
      else              cnt <= 0;
      end if;
   end process;

   -- Vergleicher
   pwmout <= '0' when (cnt>=to_integer(unsigned(pwmvalue))) else '1';

end Behavioral;

Zur direkten Ausgabe auf einen IO-Pin ist es allerdings ratsam, den PWM-Ausgang zu registrieren, damit keine Glitches auftreten können.

   process begin
      wait until rising_edge(clk);
      -- Zähler
      if (cnt<254) then cnt <= cnt+1;
      else              cnt <= 0;
      end if;
      -- Vergleicher
      if (cnt>=to_integer(unsigned(pwmvalue))) then pwmout <= '0';
      else                                          pwmout <= '1';
      end if;
   end process;

Hier die Waveform dazu:

Waveform der einfachen PWM

Will ich eine niederfrequentere PWM, dann ist ein Vorteiler für den PWM-Zähler nötig. Und dann kann das Ganze natürlich auch noch generisch beschrieben werden, damit die Zählerwerte nicht von Hand ausgerechnet werden müssen. Das wird in diesem Code gemacht:

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;

entity PWM is
    Generic ( width: natural := 8;        -- Breite
              fclk : integer := 50000000; -- Taktfrequenz
              fpwm : integer := 1000      -- PWM-Frequenz
             );
    Port    ( clk      : in  std_logic;
              pwmvalue : in  std_logic_vector (width-1 downto 0);
              pwmout   : out std_logic
             );
end PWM;

architecture Behavioral of PWM is
signal   cnt : integer range 0 to 2**width-2 := 0;
signal   pre : integer range 0 to fclk/(fpwm*(2**width-2)) := 0;
begin
   -- Vorteiler teilt FPGA-Takt auf PWM-Frequenz*Zählschritte
   process begin
      wait until rising_edge(clk);
      if (pre<fclk/(fpwm*(2**width))) then
         pre <= pre+1;
      else
         pre <= 0;
      end if;
   end process;

   -- PWM-Zähler
   process begin
      wait until rising_edge(clk);
      if (pre=0) then
         if (cnt<2**width-2) then cnt <= cnt+1;
         else                     cnt <= 0;
         end if;
      end if;
   end process;

   -- Vergleicher, registriert für Ausgabe auf IO-Pin ohne Glitches
   process begin
      wait until rising_edge(clk);
      if (cnt>=to_integer(unsigned(pwmvalue))) then pwmout <= '0';
      else                                          pwmout <= '1';
      end if;
   end process;
end Behavioral;

Mit der Testbench unten ergibt sich dann folgende Waveform:

Konfigurierbare PWM, Wiederholfrequenz 1 kHz

LIBRARY ieee;
USE ieee.std_logic_1164.ALL;
USE ieee.numeric_std.ALL;

ENTITY tb_PWM_vhd IS
END tb_PWM_vhd;

ARCHITECTURE behavior OF tb_PWM_vhd IS
   -- Component Declaration for the Unit Under Test (UUT)
   COMPONENT PWM
   PORT(
         clk      : IN std_logic;
         pwmvalue : IN std_logic_vector(7 downto 0);
         pwmout   : OUT std_logic
       );
   END COMPONENT;
   --Inputs
   SIGNAL clk      :  std_logic := '0';
   SIGNAL pwmvalue :  std_logic_vector(7 downto 0) := (others=>'0');
   --Outputs
   SIGNAL pwmout   :  std_logic;
BEGIN
   -- Instantiate the Unit Under Test (UUT)
   uut: PWM PORT MAP(
      clk => clk,
      pwmvalue => pwmvalue,
      pwmout => pwmout
   );

   clk <= not clk after 10 ns; -- 50 MHz

   tb : PROCESS BEGIN
      pwmvalue <= x"7F";
      wait for 10 ms;
      pwmvalue <= x"01";
      wait for 10 ms;
      pwmvalue <= x"FE";
      wait for 10 ms;
      pwmvalue <= x"00";
      wait for 10 ms;
      pwmvalue <= x"FF";
      wait for 10 ms;
   END PROCESS;
END;

Wer eine symmetrische PWM braucht, der braucht statt des Sägezahnzählers erst mal einen Dreieckszähler. Und der Rest ist wieder einfach (bzw. er bleibt gleich):

signal   dir : std_logic := '0'; -- 0=up
:
:
    -- PWM-Zähler
    process begin
       wait until rising_edge(clk);
       if (pre=0) then
          if(dir = '0') then -- up
             if (cnt<2**width-2) then
                 cnt <= cnt+1;
             else
                 dir <= '1';
                 cnt <= cnt-1;
             end if;
          else               -- down
             if (cnt>0) then
                 cnt <= cnt-1;
             else
                 dir <= '0';
                 cnt <= cnt+1;
             end if;
          end if;
       end if;
    end process;
