Noch immer gibt es Menschen, die mit PS2-Tastaturen zu kämpfen haben.
Hier ist ein kleiner kompakter Umschalter, der sogar kaskadierbar ist. Es könnten also mehrere dieser Umschalter hintereinandergeschaltet werden, und so noch mehr Tastaturen angeschlossen werden.
Zuerst ein paar Basics zum PS2
- Ruhepegel ‚HIGH’ an CLK und DATA
- signalisiert den Start einer Übertragung durch 0-Pegel an DATA
- darauf gibt die Tastatur den Takt CLK zur Übertragung aus
- durch ‚LOW’ an CLK wird eine Übertragung blockiert
- Zeichen werden bei blockierter Übertragung in der Tastatur gepuffert
- Übertragungsdauer ca. 1ms pro Byte
- Taste Drücken --> senden des Scan-Codes
- Taste Loslassen --> senden von BREAK (0xFE) und Scan-Code

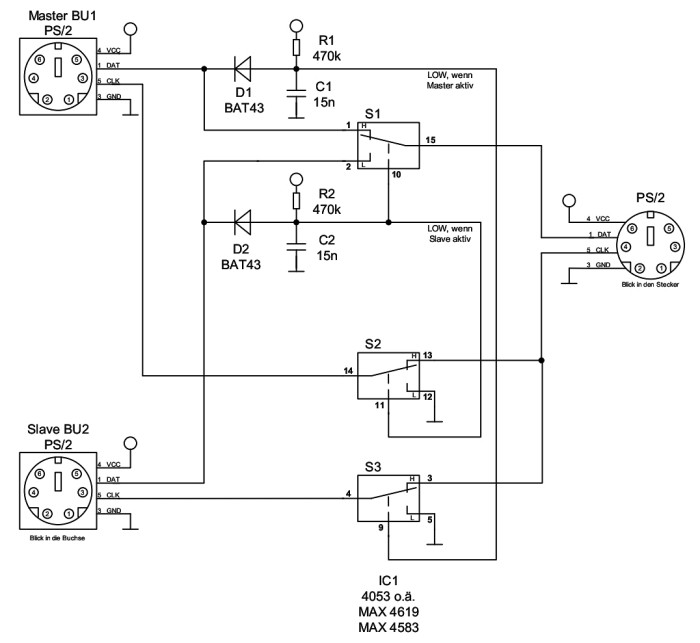

Hier ist der Schaltplan des Umschalters
Ein Klick auf das Bild zeigt das Ganze als PDF.
